boxplot - MATLAB関数

2018/11/10 Last update



このページは MATLAB boxplot @本家UBサイト に恒久的に移転しました。このページもネット上に残っていますが、最新の情報はリンク先を参照して下さい。




  1. 使用例
  2. オプションの使い方
  3. オプション一覧

関連項目





使用例

データの作成で作った行列 X を例に使います。



>> A=normrnd(2,1,10,1); %平均2,標準偏差1の正規分布に従う10行1列の行列

>> B=normrnd(1,1,10,1); %平均1,標準偏差1の正規分布に従う10行1列の行列

>> X=[A B]

X =
    2.0662    1.0000
    2.6524    0.9451
    2.3271    1.9111
    3.0826    1.5946
    3.0061    1.3502
    1.3491    2.2503
    2.2571    1.9298
    1.0556    1.2398
    0.6782    0.3096
    2.9248    0.3484

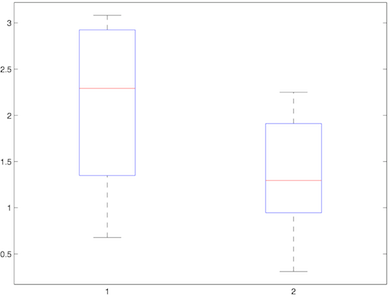

>> boxplot(X)



で右のような箱ひげ図を書くことができます。



オプションの使い方

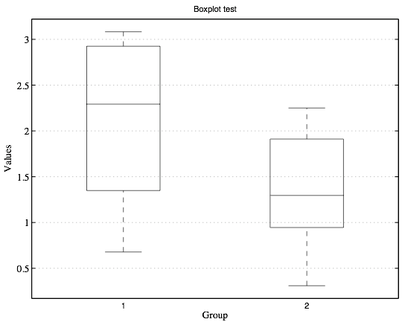

上記の boxplot を,オプションを使って変更することができます。以下は一例で,この m ファイルを実行すると図が変わります。MATLAB script collection (1) として BEM にも載せておきます。



clear;clf;
load('X.mat');
boxplot(X,'boxstyle','outline','colors','k','notch','off','orientation','vertical',...
    'width',0.4,'medianstyle','line');...
xlabel('Group','FontName','Times New Roman','Fontsize',12);
ylabel('Values','FontName','Times New Roman','Fontsize',12);
title('Boxplot test');set(gca,'LineWidth',1);...
set(gca,'FontSize',12,'FontName','Times New Roman');...
set(gca,'YAxisLocation','left');
daspect([1 2 1]); % You have to include z value. daspect([1 2]) results in error.
set(gcf,'color','white'); % Change background color from gray (default) to white.
grid on;



オプション一覧

オプションによって箱ひげ図の形を変えることが可能である(1)。以下に例を示すが,網羅していないので他の資料も参照のこと。



plotstyle

  • traditional (default); 普通の箱ひげ図。
  • compact; 多くのグループをもつプロットに対して設計されるボックス スタイル。このスタイルを指定すると、次の表で説明するように、他のパラメーターの既定値が変更されます。

boxstyle

  • outline (default); 塗りつぶさない広いボックスで,ひげを点線で描画する。
  • filled; 塗りつぶされた狭いボックスで,ひげを実線で描画する。



symbol

  • 外れ値 outlier に対して使用する記号と色を設定する。
  • plot 関数 の LineSpec parameter と同じ値を使用する。たとえば,'r+' は赤の十字(default),'ko' は黒の丸である。
  • >> boxplot(X,'symbol','ko') のように指定する。
  • 記号が省略された場合,外れ値は表示されない。
  • 色が省略された場合,対応するボックスと同じ色になる。

>> set(gca,'XTickLabel',{' '}); でラベルを消すことができる(1)。
