  1. 概要: J-カップリングとは

関連項目


概要: J-カップリングとは

磁場の中にある 2 つの核スピン間の相互作用で,結合性電子の影響によるものを J-coupling という。プロトンNMR では,以下の関係にある水素原子のシグナルの分裂として観察される。



1. ビシナル vicinal



隣り合う炭素に結合しているプロトン。vicinal は「近所の,近接の」という意味である。-CH-CH-



2. ジェミナル geminal



同じ炭素に結合しているプロトン。一つの原子に同種原子が2つ結合した状態を geminal という。-CH2-

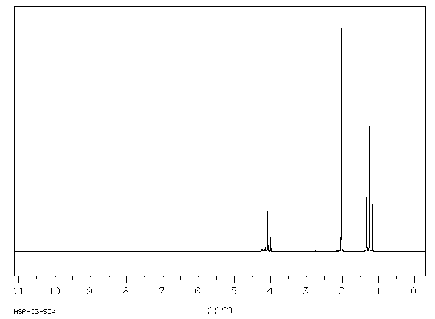

右図は酢酸エチルの H-NMR スペクトルである(2)。



プロトンに由来するピークが3つあり,右と左の2つが J-coupling によってそれぞれ4本と3本に分裂している。



構造式



H3C-COO-CH2CH3



においてこれらの帰属を行ってみる。


H-NMR では,分裂で生じるピークの数はビシナル水素の数 + 1 になるという規則がある(n + 1 ルール)。



  1. 一番左のメチル基は,ビシナル水素がないのでピークは1本。よって中央のピーク。
  2. 中央の CH2 のビシナル水素数は,その隣のCH3から計算するので 3 + 1 = 4 である。したがって左のピークが相当する。
  3. 同様に,右のCH3のビシナル水素数は3であるため,これが右のピークになる。

また,J-coupling しているプロトン同士では,その分裂幅(ピーク間の距離,単位はHz)が同じになる(1)。 この分裂幅のことをJ-coupling 値という。
